冷冻干燥工艺三个步骤：预冻一次干燥二次干燥其中预冻阶段除了将液体冻结为固体，还有将溶质与溶液通过相变进行分离的作用，因此一个好的预冻工艺不仅决定了后续步骤中干燥的效率，也会影响产品的关键质量属性（如：产品的水分，复溶速率等）。

而在预冻工艺的设计中，退火是优化冻干工艺非常重要的一个手段。本文预冻过程介绍在退火程序开始前，溶液已经经历了一次预冻过程被冻结成固体，此时固体的组成对研究退火工艺至关重要。可以通过二元相图进行简要的描述预冻过程。

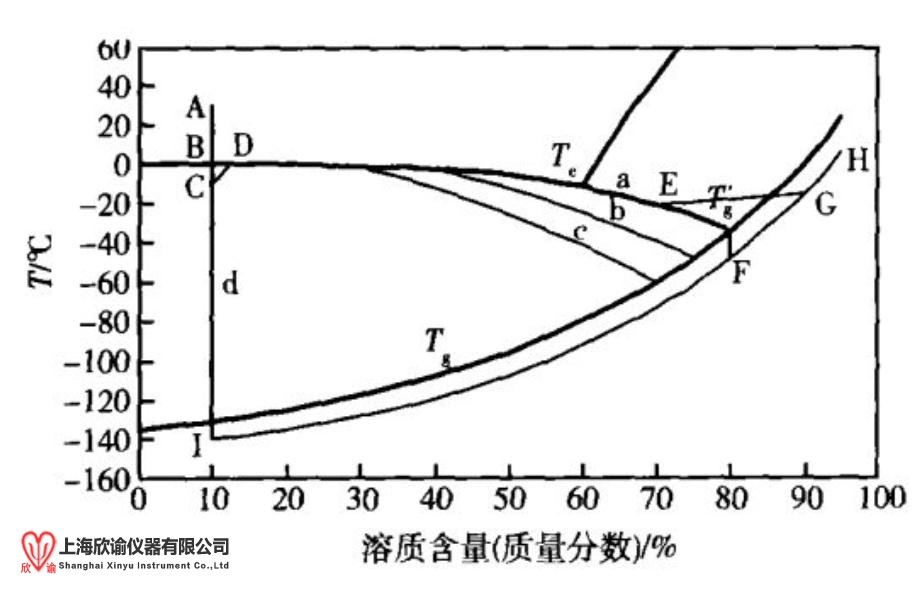

 二元相图说明如下：阶段一：（A→B→C→D）溶液从室温A开始降温，到达冰点B，由于无晶核存在，不发生结晶，从而形成过冷溶液，当到达C点时，形成晶核，发生结晶，整个溶液温度会回到冰点D点让水继续结晶。

阶段二：（D→Te）随着水结晶增多，未冻结相溶质浓度增大，当到达共晶点Te时，理论上会形成共晶体，但是实际上会有部分溶液无法形成共晶（根据溶质性质，形成共晶的比例会不同）。

阶段三：（Te→E→Tg’）非晶态溶液继续降温形成过饱和溶液，Z终在Tg’点完全固化，形成玻璃体，同时玻璃体中也会包含部分未来得及结晶的水分子即结合水。

阶段四：（Tg’→F）进一步降温，这时结晶相和非晶相比例不会改变，此时形成了一个即有水的冰晶，共晶体，玻璃体的混合物。

以上的四个阶段都是理想的状况，而实际的预冻过程会更加复杂，预冻速率的加快会加重这种复杂程度，主先有部分水分子没有来得及按照理想状况形成晶格，而被包裹进非晶相溶液中；其次结晶快速生长会将非均相溶液分散隔绝开，不同区域内溶质浓度、性质区别也很大，如表面富集现象。退火的原理退火程序是将已冻结样品由温度F点升高到一定温度维持，再降低到F点冻结的过程。
本文献采集网络以及上海欣谕冻干整理，如侵可删。
