Sr. No.

Description

描述

Specifications

规格

1

Mode

型号

XY-GY-2000

2

Output (approx.)

产量（大约）

2000KG

3

Maximum ice capacity

Z大捕冰力

3000kg

4

Control

控制方式

Microprocessor

微机处理

5

Dimension of unit (approx.) (L × W × H) (mm)

外型尺寸（大约）（长×宽×高）

箱体：20000×2500×2900，

整体：29000×2500×3600，

(Final dimension based on design)

（以Z终设计尺寸为准）

6

Weight (approx.)

重量（大约）

36,000kg

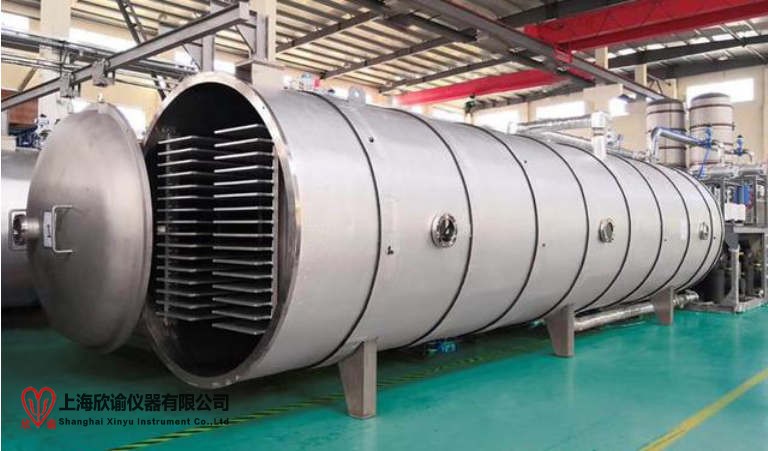

Chamber

冻干箱

1

Chamber type

冻干箱外型

Cylindrical

圆筒体

2

Maximum design pressure

Z大设计压力

常压

3

Maximum design temperature

Z大设计温度

常温

4

Finish

内部抛光度

Ra≤0.5um (0.5Mircon)

5

Validation port

验证孔

Included

有（1个）位置箱体顶部

6

Viewing port

视镜

Illuminated

带远射灯【广角】

Number

数量

1

Location

位置

Side

侧面

Dimension

尺寸

DN200 (mm)

7

Material

材质

Internal

内部

SUS 304

Insulation

保温

polyisocyanurate foam

聚氨酯发泡材料

External cover

外部

SUS 304

Door

箱门

1

Finish

抛光度

Ra≤0.5um (0.5Mircon)

2

Viewing port

视镜

Included

有

Number

数量

1

Location

位置

On height 1.5m (approx.)

高度1.5米（大约）

3

Open direction

开门方向(根据客户要求）

Right (face to door, hinge on right side)

右开（面对箱门，铰链在右）

4

Open angle

开门角度

More than 110o

大于110度

5

Gasket

密封圈

O-shaped silicone rubber single gasket

O型硅橡胶单密封

6

Locking arrangement

门锁方式

Auxiliary manual handle

辅助手柄

7

Material

材质

Internal

内部

SUS 304

Insulation

保温

polyisocyanurate foam

聚氨酯发泡材料

External cover

外部

SUS304

Shelves

板层

1

Temperature range

温度范围

-45~-50°C to + 80°C

2

Temperature sensors (shelves)

板层温度探头

2

Silicone oil inlet

导热油进口

Silicone oil outlet

导热油出口

3

sensors

温度探头

3

4

Number of shelves

板层数

（15+ 1）×2，(upper radiant shelf)

（温度补偿板）

5

Dimension (L × W × T) (mm)

板层尺寸（以设计为准）

12580× 541× 18

6

area (sq. m)

面积

197.4m²

7

Spacing (mm)

板间距

77

8

Hose of flexible connection

软管连接

Welding

焊接

9

Finish

抛光度

Ra≤0.5um (0.5Micron)

10

Level

平整度

≤±0.5mm/m

11

Material

材质

SUS 304

Condenser

冷凝器

1

Condenser type

冷凝器外型

Cylindrical

圆筒体

2

Viewing port

视镜

Illuminated

带远射灯【广角】

Number

数量

1

Location

位置

Easily observe the whole inside condenser

容易观察到整个箱体内部

Dimension

尺寸

DN200 (mm)

3

Final temperature

J限温度

-65°C~-70℃

4

Cooling time (+20 to -40°C)

制冷速度(空载)

≤30 minutes (empty)

5

Maximum design pressure

Z大设计压力

常压

6

Maximum design temperature

Z大设计温度

常温

7

Finish

抛光度

Ra≤0.5um (0.5Mircon)

8

Coiled pipe material

盘管材质

SUS 304

Internal

内部

SUS 304

Insulation

保温

polyisocyanurate foam

聚氨酯发泡材料

External cover

外部

SUS 304

Shelf Heating / Cooling

板层升温/降温

1

Circulation pump

循环泵

Brand

品牌

DF

Model

型号

CDL65-1

Type

形式

Centrifugal pump

离心式

Number

数量

2

Motor power

电机功率

5.5kW*2

2

Plate heat exchanger

板式热交换器

Brand

品牌

Hexnovo

Type

方式

Sealed brazed stainless steel

不锈钢封蜂窝式

Number

数量

4

3

Heater

电加热

PID control

PID 控制【双组电加热系统】

4

Maximum heating power

Z大加热功率

32KW*6

5

Thermal fluid

导热介质

Special heat conducting oil for freeze dryer

 冻干机专用导热油

6

Shelf cooling time (+20°C to -40°C)

板层制冷速度(空载)

≤60 minutes (empty)

7

Heating rate

加热速度(大约)

1°C/min (approx.)

Refrigerating System

制冷系统

1

Compressor

压缩机

Brand

品牌

Hanbell

台湾 汉钟

Model

型号

LT-S-36/16-V

Type

方式

Low two-stage temperature

screw compressor

低温双J螺杆机

Number

数量

4

Motor power

电机功率

58.8kW *4

2

Refrigerant

制冷剂

HFC-free R404A

Main refrigerating units

主要制冷元件

1

Thermostatic expansion valve

热力膨胀阀

Danfoss

2

Solenoid valve

电磁阀

Danfoss

3

Service valve关断阀

Castel

4

Safety valve安全阀

Castel

5

Capped valve顶盖阀

Castel

6

Sight glass视液镜

Danfoss

7

Water cooling condenser水冷凝器

Teyi

8

Oil separator

油分离器

Fasike

9

Gas-liquid separator

汽液分离器

Fasike

10

Filter

过滤器

滤壳Hongguo滤芯 ALCO

Vacuum System

真空系统

1

Final vacuum

J限真空

≤2.7×10 -2mbar

2

Evacuation time

抽气速度

≤30minutes (1×103 mbar to 1×10-1 mbar)

3

Vacuum  pump

真空泵

Brand

品牌

BAOSI

Model

型号

SRV300

Type

方式

Oil-rotary

油旋片式真空泵

Number

数量

4

Flow rate

排气速度

280m³/hr (×4)

Motor power

电机功率

5.5Kw (×4)

5

Mechanical booster pump

罗茨泵

Brand

品牌

BAOSI

Model

型号

BSJ300L

Type

方式

Roots

机械式

Number

数量

4

Flow rate

抽气速度

1000m3/hr (×4)

Motor power

电机功率

3.7KW (×4)

Anti-suction valve

真空防倒吸阀

Included

有

Pneumatic System

气动系统

1

Gas source disposal units

气源处理单元

AIRTAC   TAIWAN

2

Air pressure switch

气压力开关

EUROSWITCH  ITALY

3

Pneumatic Valve

气动阀门

xinyu

De-icing

化霜

1

Hot water or steam

inlet/outlet valves

热水或者蒸汽进口/出口阀

Brand

品牌

xinyu

Type

方式

Pneumatic butterfly valve

气动蝶阀

Trolley system

推车系统

1

Rail type

轨道类型

下轨道

2

Trolley dimension

推车尺寸

3

Trolley Number

推车数量

8台

4

Trolley material

推车材料

304stainless steel

304不锈钢

5

Tray

托盘

Tray Number

托盘数量

480只

6

Rail

轨道

I beam  304stainless steel

槽钢  304不锈钢

Control System

控制系统

1

Software

软件

XY-5000（可随时免费升级）

Automatic

自动

Included

有

Manual

手动

Included

有

2

PLC

可编程控制器

Omron

3

Industrial personal Computer

工控机

Touch Screen Computer

品牌平板电脑

4

Vacuum gauge

真空探头

Edwards

5

Temperature probe

温度探头

Pt100

6

Breaker

空开

Schneider

7

Contactor

接触器

Schneider

8

Relay

继电器

Schneider

Safety System

安全系统

1

Vacuum failure protection

真空失败保护

Included

有

2

Temperature failure protection

温度失败保护

Included

有

3

Compressor protection

压缩机保护

Included

有

4

Other motors protection

其它电机保护

Included

有

5

Interlock protection

连锁保护

Included

有

6

Cooling water failure protection

水压失败保护

Included

有

7

Air pressure failure protection

气压失败保护

Included

有

Utility Requirement (approx.)

公用工程消耗(大约)

1

Electricity - total electrical load

总装机功率

475kw (380V, 50Hz, 3Phase, 5Wire)

2

Cooling water for refrigerant cooling

用于制冷系统的冷却水

140m3/hr (1.5≤P≤2bar, T≤28°C)

3

Water for de-icing

化霜用水量

≥15T/batch (P≥3bar, T=60°C)

4

Compressed air for pneumatic valves

用于气动阀的压缩空气

160L/min (4≤P≤8bar)
