1、主要用途:
1.1、▲此款为非标定制超低温深冷冷井冷冻干燥机便于帮助客户解决含有防冻液、乙酸乙酯,甲醇,乙醇一类特殊混合物料。经冷冻干燥处理的物品易于长期保存,加水后能恢复到冻干前的状态并保持原由的生化特性。
2、技术参数:
▲2.1、XY冻干机板层有效面积:≥3㎡
2.2、冷阱凝冰能力:≥30kg
▲2.3、XY冻干机冷井Z低温度:≤-130℃,冷井和排水管路带一定斜度或者竖着,方便排水收集。
2.4、冷凝器降温速率:从+20℃到-40℃,降温时间≤15分钟。
▲2.5、XY冻干机板层工作温度范围;-80~+80℃
2.6、板层冷却速率:+20℃~-40≤60分钟(空载)
2.7、板层升温速率:-40℃~+20℃≤80分钟(空载)
2.8、抽气速率:大气压抽至10pa≤15分钟(空载)
2.9、冻干箱J限真空:≤5pa(空载)
2.10、操作界面:手动+自动
2.11、界面操作实现各功能:一键式操作
2.12、板层:可用板8层(8+1)
2.13、板层尺寸:宽≥900mm ×长≥600mm×高≥18mm
2.14、板层间距:≥45mm
2.15、隔板控温:真空状态下,在满足后箱冷阱捕水的条件下,可实现隔板温度恒定控温在客户设定的温度。
2.16、温度均匀性:±1℃
2.17、表面粗糙度:Ra≤0.8μm
2.18、板层平整度:≤± 0.5mm/m2
2.19、循环泵:导热油循环作用
2.20、导热油:冻干机隔板控温作用
2.21、电加热:≥6kw
2.22、板式换热器:冷量换热
2.23、加热速率:≥1℃/min
2.24、连接管:真空不锈钢波纹管
2.25、真空充气阀:内部箱体充气用
2.26、制冷方式:自叠式制冷
2.27、制冷剂:混合冷媒
▲2.28、冷却方式:水冷 (搭配冷却塔)
▲2.29、压缩机:德G比泽尔。XY冻干机的冷井降温达到≤-130℃的部件;
2.30、PLC:对于整台冻干机输出指令作用,提供软件远程以太网控制(不含电脑)。
2.31、触摸屏:≥15英寸互联网触摸显示屏
2.32、配方管理:可设置不少于5条冻干工艺曲线功能
2.33、冷冻干燥:自动过程有阶段显示功能,并可任意跳段。
2.34、冷冻干燥:过程中可对配方进行随时调整
2.35、具有数据、曲线两种记录功能,可根据批号随时调用或打印
2.36、控制系统:可控制整台冻干设备正常稳定运行
2.37、冻干机参考尺寸约:长4400mm×宽1800mm ×高26500mm
2.38、电压:380V 50Hz
2.39、装机功率:≥57KW
2.40、环境温度:5~25℃
3、配件清单:

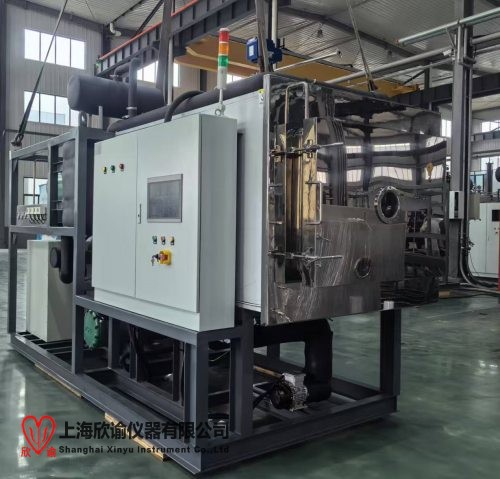

3.1、主机1台;
3.2、快卸开关,包含骨架O圈2套:KF40接口(铝材质骨架,橡胶O圈);
3.3、物料盘32个;物料盘大小宽≥450mm×长≥300mm×高≥20mm;316不锈钢材质;
3.4、操作说明书1本
3.5、生产厂家自带出厂合格证1份
