欣谕共晶点测试仪用于测试液态样品在冷冻或融化过程中的共晶点/共融点，或测试样
品的阻抗/温度变化曲线。
7 寸真彩色触摸屏；
1 路温度测量(-100~+100℃)；
1 路阻抗测量(1K~10MΩ)，专用进口数字芯片，1KHZ 交流激励，量程
自动切换；
温度探头: -100~+100℃(1%精度), 1 米线长三线制铂电阻 PT100 传感器；
阻抗探头:1K~10MΩ(5%精度), 1.5 米线长不锈钢双探针；
自动记录测量数据，自动计算共晶点；
实时显示测量曲线，阻抗变化一目了然； 128M 记录存储空间；
U 盘导出记录(EXCEL 格式)；
12V 直流供电；
主机工作温度-20°~ +70℃, 连续可靠运行>72 小时；
二， 硬件组成及接线
本仪器由主机和探头组成。
主机为 7 寸真彩色触摸屏一体机。
探头为温度探头和阻抗探头。
三， 操作指南
1，开机
连接好探头，将探头完全浸入试品，打开电源，开机后显示开机界面，
开机界面中点击触摸屏中间位置，则进入主界面。
5 秒内没有点击，则系统自动进入主界面。

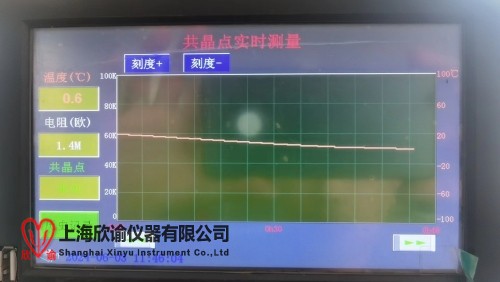

2，测量主界面
A, 温度-阻抗模式
左列显示介质的当前测量温度和电阻值。
中间部分为曲线窗口，实时显示当前温度和电阻的对应曲线。
X 坐标为温度值，范围为-99 摄氏度~+99 设置杜，按向左按钮或向右按键调
整当前曲线的温度查看范围。
Y 坐标为电阻值，通过刻度+/刻度-按钮可以调整电阻范围，Z大范围为
0~10M，Z小范围为 0~250K。
系统在自动测量的同时会实时计算共晶点，如果找到共晶点，则在共晶点显
示框显示(共晶点温度) ，也可以点击共晶点显示框 ，则系
统会重新寻找计算共晶点。
B, 时间-温度/阻抗模式
曲线窗口，实时显示当前时间与温度和电阻的对应曲线，其他与 A 相同。
按历史记录按钮则进入历史记录画面。
3，历史记录
主选进入历史记录选择画面，如上图。
系统将测量值自动记录到文件中，每次开机会自动创建一个记录文件，比如，
开机时间为 2020 年 7 月 5 日 13:25:07，则创建文件 20200705_132507.csv，通
过此界面选择需要查看的历史记录文件。
选好文件后可以删除该记录文件，也可以点导出按钮，将该文件导出到 U 盘
中。(操作前请插好 U 盘，建议选择 8G 以下的小容量 U 盘,FAT 格式)。
点确认，则进入历史记录波形查看界面。
该界面显示对应历史记录文件的波形曲线。
X 坐标为温度值，范围为-99 摄氏度~+99 设置杜，按向左按钮或向右按键调
整当前曲线的温度范围。
Y 坐标为电阻值，通过刻度+/刻度-按钮可以调整电阻范围，Z大范围为
0~10M，Z小范围为 0~250K。
按返回退出。
按数据表格则以数据表格方式查看历史数据记录，如下图
该界面以 EXCEL 表格形式显示历史记录。
按上一页/下一页翻页，按主页回到第一页。
按返回退出。
4，工厂设置主界面按住左上角 3 秒以上，会弹出密码输入界面:
四， 注意事项
1，正常阻抗判断
通常液态试品的阻抗范围为几 K 到几百 K 范围，将探头放入试品后如果
测量阻抗不在此范围，则可能探头异常或探头未与试品完全接触。
如果试品测量阻抗小于 1K， 则取出探头进行清洁，注意查看探头里面
的两根电J片是否短路。
如果试品测量阻抗大于 1M，则可能是探头里的电J片未与试品完全接
触，比如有气泡或异物，需要取出探头清洁后重新插入或搅拌一下。
探头从试品中取出后，显示阻抗应该大于 1M 或显示开路，如果不对，
则需要清洁或甩干/吹干探头。如果将探头的电J插座从主机拔出，主机显示阻抗仍然小于 1M，则说
明主机有故障或插座短路。
2，共晶点判断
本仪器测量温度从高到低过程中，试品的阻抗曲线。如果在某个温度下，
试品的阻抗发生突然变化，或者试品的阻抗趋势发生明显变化，则认为这个
温度点为试品的共晶点。
如下图，试品从室温开始冷冻，可以看出，一直到接近-10℃，阻抗一直
比较恒定，从-13℃左右开始，阻抗明显呈上升趋势，因此可以判断共晶点为
-13℃左右。
一般来说，仪器会根据曲线图自动判断共晶点温度，在一些特殊情况下，
曲线的变化可能更缓慢，导致系统无法判断出共晶点，此时可人工根据曲线
去判断共晶点。
五， 尺寸图
本产品使用卡扣式安装，只需在面板上开对应的方窗即可。面板开窗尺寸：196*136mm
