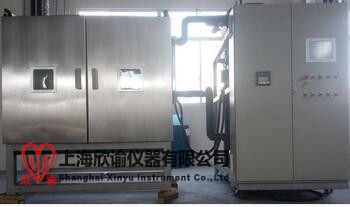

XY-FT-300L技术规格及配置
TECHNICAL SPECIFICATIONS
General Detail 总述 | |||
Sr. No. | Description 描述 | Specifications 规格 | |
1 | Mode 型号 | XY-FT-300L | |
4 | Control 控制方式 | Microprocessor 微机处理 | |
5 | Dimension of unit (approx.) (L × W × H) (mm) 外型尺寸（大约）（长×宽×高） | 1400×2520（1620+900分体）×2100（不含油缸尺寸） (Final dimension based on design) （以Z终设计尺寸为准） | |
6 | Weight (approx.) 重量（大约） | ~3,000kg | |
Chamber 冻融箱 | |||
1 | Chamber type 冻融箱外型 | Rectangle 方箱体 | |
2 | Maximum design pressure Z大设计压力 | 常压 Normal pressure | |
3 | Maximum design temperature Z大设计温度 | 常温 Normal Temp. | |
4 | Material 材质 | ||
Internal 内部 | SUS 316L | ||
Insulation 保温 | Polyurethane foam 聚氨酯发泡材料 | ||
External cover 外部 | SUS 304 | ||
5 | Open direction 开门方向(根据客户要求） | Hinge Door 从左往右铰链开门 | |
6 | Open angle 开门角度 | More than 90o 大于90度 | |
7 | Gasket 密封圈 | O型密封圈 | |
8 | 箱体内尺寸 (L × W × H) (mm) | 3000*1200*2000 | |
Shelves 板层 | |||
1 | Temperature range 温度范围 | -55°C to +50°C | |
2 | Temperature sensors (shelves) 板层温度探头 | 2 | |
Silicone oil inlet 导热油进口 | |||
Silicone oil outlet 导热油出口 | |||
3 | sensors 温度探头 | 3 | |
4 | Number of shelves 板层数 | 5+ 1(upper radiant shelf) （温度补偿板） | |
5 | Dimension (L × W × T) (mm) 板层尺寸（以设计为准） | 915x1215x22 | |
7 | Spacing (mm) 板间距 | 100 | |
8 | Hose of flexible connection 软管连接 | Welding 焊接 | |
9 | Material 材质 | SUS 316L | |
10 | 板层升降 | 顶部油缸升降 | |
Shelf Heating / Cooling 板层升温/降温 | |||
1 | Circulation pump 循环泵 | ||
Brand 品牌 | 德GWILO双体泵 | ||
Model 型号 | TOP-SD50/10 | ||
Type 形式 | Centrifugal pump 屏蔽式 | ||
Number 数量 | 1 | ||
Motor power 电机功率 | 0.585kW | ||
2 | Plate heat exchanger 板式热交换器 | ||
Brand 品牌 | Hexnovo | ||
Type 方式 | Sealed brazed stainless steel 不锈钢封蜂窝式 | ||
Number 数量 | 1 | ||
3 | Heater 电加热 | PID control PID 控制【电加热系统】 | |
4 | Maximum heating power Z大加热功率 | 9KW | |
5 | Thermal fluid 导热介质 | Special heat conducting oil for freezing and thawing 专用导热油 | |
7 | 控温精度 | ±2℃ | |
Swaying System 晃动系统 | |||
1 | Swaying Plate 晃动平台 | TF定制 | |
2 | Swaying Motor 晃动电机 | TF定制 | |
Refrigerating System 制冷系统 | |||
1 | Compressor 压缩机 | ||
Brand 品牌 | 德G比泽尔Bitzer | ||
Model 型号 | S6H-20.2Y | ||
Type 方式 | R507环保冷媒 | ||
Number 数量 | 1 | ||
Motor power 电机功率 | 15kW | ||
2 | Refrigerant 制冷剂 | HFC-free R507 | |
Main refrigerating units 主要制冷元件 | |||
1 | Thermostatic expansion valve 热力膨胀阀 | Danfoss | |
2 | Solenoid valve 电磁阀 | Danfoss | |
3 | Safety valve安全阀 | Castel | |
4 | Sight glass视液镜 | Danfoss | |
5 | Water cooling condenser水冷凝器 | JG | |
6 | Oil separator 油分离器 | Fasike | |
7 | Gas-liquid separator 汽液分离器 | Fasike | |
8 | Filter 过滤器 | 滤壳Hongguo滤芯 ALCO | |
Control System 控制系统 | |||
1 | Software 软件 | FT-2000 | |
Automatic 自动 | Included 有 | ||
Manual 手动 | Included 有 | ||
2 | PLC 可编程控制器 | 西门子SIEMENS | |
3 | HMI 触摸屏 | 西门子SIEMENS | |
4 | Computer 电脑 | 联想 | |
4 | Temperature probe 温度探头 | Pt100 | |
5 | Contactor 接触器 | Schneider | |
6
| Relay 继电器 | Schneider | |
Safety System 安全系统 | |||
1 | Temperature failure protection 温度失败保护 | Included 有 | |
2 | Compressor protection 压缩机保护 | Included 有 | |
3 | Other motors protection 其它电机保护 | Included 有 | |
4 | Interlock protection 连锁保护 | Included 有 | |
5 | Cooling water failure protection 水压失败保护 | Included 有 | |
Utility Requirement (approx.) 公用工程消耗(大约) | |||
1 | Electricity - total electrical load 总装机功率 | 25kW (380V, 50Hz, 3Phase, 5Wire) | |
2 | Cooling water for refrigerant cooling 用于制冷系统的冷却水 | 10m3/hr (1.5≤P≤2bar, T≤25°C) | |
验证文件系统（电子光盘1份）详细验证文件系统 | ||
序号 | 名称 | 数量 |
1 | 安装确认（IQ） | 1套 |
2 | 操作确认（OQ） | 1套 |
3 | 性能确认 （ＰQ）协助甲方完成 | 1套 |
4 | 工厂验收测试（FAT） | 1套 |
5 | 客户现场验收测试（SAT） | 1套 |
6 | 操作手册 (OM) | 1套 |
7 | 维护手册 (MM) | 1套 |
8 | 安装手册 (IM) | 1套 |
9 | 平面布置图 | 1套 |
10 | 工艺流程图 | 1套 |
11 | 电气线路图 | 1套 |
冻融系统技术特点：
1. 可靠稳定性：可保证设备长时间（不少于24hr）持续稳定运行；
2. 安全性：
对人员而言：设备具有良好的人机交互环境，具备完善的安全措施（如安全联锁、安全警示等）；
对工艺而言：冻融距离的合理控制、产品配方的修改保存；
3. 合规性：
符合GMP相关要求；
具有审计追踪功能、即软件合规性；
设备满足洁净厂房使用要求；
文件体系的合规性；
4. 工艺符合：
可针对不同产品开展响应的工艺研究；
对生产过程中不同因素对产品质量影响的对比研究；
基于不同产品，开发及摸索可控冻融系统中的冻融速率区间；
