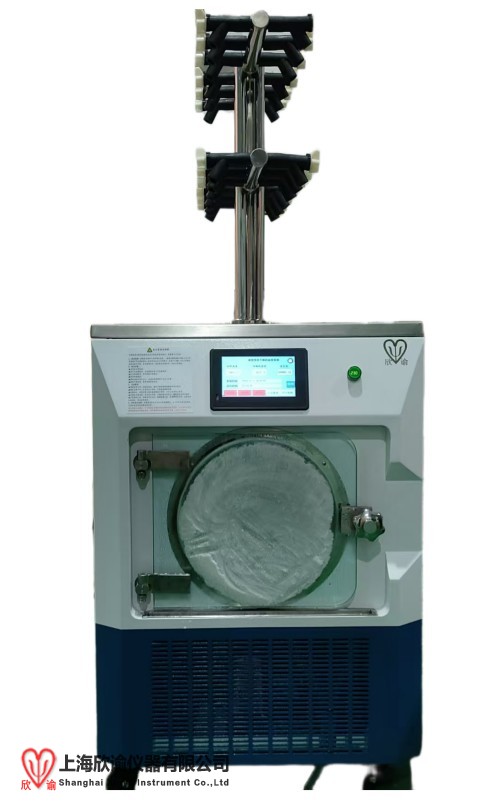

冷阱面积

Cold trap area

0.4 m²

捕冰能力

Ice catching ability

Z大10KG/批次

Max 10kg / batch

挂瓶数量

Number of bottles hung

24只（茄型瓶或者广口瓶）

□ 设备规格 Specification

冷阱直径

Diameter of cold trap

300mm

冷阱深度

Cold trap depth

500mm

烧瓶接口

Flask interface

28/32

适配器接口

adapter interface

20mm

烧瓶适配器

Flask adapter

24只

□ 基础设施 Basic configuration

装机功率：

installation Power

2500W

★ 此为装机功率，并非运行功率。耗电＜＜2500Wh

Not actual working power, power

consumption＜＜2200Wh

设备重量

Equipment weight

120Kg

设备尺寸

Equipment size

750×800×1700mm

噪声：

Noise

≤ 80dB

机组电气系统：

Electrical system

接地保护

Ground protection

□ 冷阱组件 Condenser components

冷阱形状：

Condenser Shape

圆柱形

★ 结构紧凑、捕冰能力强、便于化霜、清洗

Vertical type, rectangular

Compact structure, better water capture ,easy to clean and defrosting

◆

冷阱材料：

Condenser material

AISI 304  不锈钢

AISI 304

◆

盘管材料：

Coiling pipe material

紫铜管

冷阱表面粗糙度：

Coiling pipe roughness

Ra ≤ 0.6 μm

冷阱凝冰量：

Condenser water capture

≥ 10Kg

冷阱降温：

Condenser temp. Decreasing

+20℃降到-40℃/ 30分钟内

+20℃ to -40℃, within 30 minutes

◆

冷阱Z低温度：

Condenser Min. temp.

≤ -100℃

冷阱观察窗：

Condenser observation window

有

Available

冷阱门开启方向

Cold trap door opening direction

俯视设备顺时针

Looking down the device clockwise

冷阱门材质

Cold trap door material

钢化玻璃

Tempered glass

耐腐蚀性能更强

Better corrosion resistance

工作压力：

Working pressure

常压-  -0.1Mpa

除霜方式：

Defrosting

电化霜

Electric frost

◆

保温材料：

thermal insulation material

聚氨脂发泡

polyurethane foam

□ 冷冻系统 Refrigeration system

◆

冷冻机：

Refrigerator

法G泰康 CAJ-2446   CAJ-2464

France Taikang CAJ-2446  CAJ-2464

◆

制冷剂：

Refrigerant

R404A

冷冻机数量：

Refrigerator number

2台

2 sets

冷阱制冷：

Condenser refrigeration

2台（同时对冷阱制冷，直接式制冷）

2sets (shelf refrigeration at same time, direct refrigeration)

冷阱J限温度

Cold trap limit temperature

≤ -100℃

冷冻系统保护调节装置：

★ 采用G际知名品牌的产品，精度高、稳定、安全、可靠。

Freezing system protection devices:

World famous devices are used to make sure correct, stable, safe and reliable.

高压压力保护系统：

High pressure protection device

当系统排气压力超过允许压力时，自动切断冷冻机运行，防止意外事故发生。

When system’s air discharge pressure exceeds allowed pressure, machine automatically stops working, to avoid an accident.

高压控制器

High pressure controller

DANFOSS（丹麦Denmark）

□ 真空系统 Vacuum system

◆

双级旋片泵:

Double stage rotary vane pump

谭氏真空（可选配其他品牌）

数量：

quantity

1 台

1 sets

◆

真空仪表：

Vacuum gauge

睿宝

Reborn

冻干箱抽空速率：

Chamber pumping rate

大气压→10 Pa ≤ 30分钟（干燥条件下）

atmosphere→10 Pa ≤30 minutes(in dry condition)

系统Z高真空：

System Maximum vacuum

≤ 1Pa

系统漏率：

System leaking rate

≤ 10.0 Pa·l / sec（优于G家标准5倍）

5 times better than national standard

□ 控制系统 Control system

◆

控制系统：

Control system

上海欣谕

控制柜

Control board

SH-HPSC-IV

触摸屏

Touch screen

ATACK

中间继电器：

Intermediate relay

正泰

CHINT

交流接触器：

AC contactor

正泰

CHINT

空气断路器：

Air circuit-breaker

正泰

CHINT

接线端子：

Wiring terminals:

知名品牌

Well-known brands

□ 安全保护 Safety protection

整机启动保护：

Whole machine protection

设备的全部安全条件具备时，整机才能启动运行。

All safety conditions are ready for whole machine, machine can start running.

操作保护：

Operation protection

整机电气系统具有逻辑连锁、控制、保护功能。

Electrical system have logic interlock, control and protection function

电机：

motor

有过载、过热保护等

With overload, overheat, lack of phase ,etc.

冷冻系统：

Refrigeration system

有声光报警，各部件均有控制器

Audible and visual warnings, all parts have controller

真空压力：

Vacuum pressure

有声光报警

Audible and visual warnings

停电、供电：

Power cut and supply

均有安全保护措施

With safety protection measure

真空泵启动的冷阱保护：

Condenser protection when vacuum pump start

连锁

Interlock
