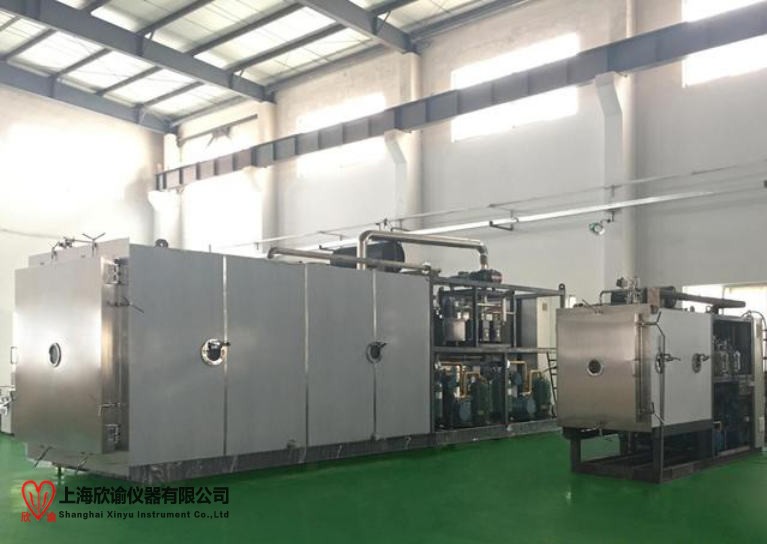

针对楼上冻干设备振动较大的问题,可采取以下系统性减振措施,按实施优先级排序:
一、基础减振方案(必做)
1. 弹性支撑系统
o 安装弹簧减振器(推荐型号:ZTA 型)
o 静态压缩量需≥设备重量的30%
o 固有频率控制在3-5Hz范围内
2. 惯性基座
o 浇筑混凝土惰性块(重量≥设备2倍)
o 建议尺寸:长宽各超出设备底座30cm
o 预埋M20地脚螺栓(间距≤50cm)
二、进阶隔振措施(选配)
措施类型 | 技术参数要求 | 减振效果 |
浮筑地板 | 50mm厚橡胶隔振垫(邵氏硬度45°) | 降噪15dB |
悬吊式安装 | 钢丝绳隔振器(承载量110%) | 减振70% |
气浮隔振平台 | 气压0.6MPa,水平误差≤0.1° | 减振90% |
三、管道系统减振
1. 柔性连接
o 橡胶软接头(耐压≥1.6MPa)
o 金属波纹管(位移量≥10mm)
2. 悬挂减振
o 弹簧吊架(型号TD-20)
o 间距≤1.5m(弯头处加密)
四、建筑结构补强
1. 楼板加固
o 粘贴碳纤维布(300g/㎡)
o 新增钢梁(H200×200)
2. 振动监测
o 安装加速度传感器(量程0.5-100Hz)
o 报警阈值设为0.8mm/s
五、特殊解决方案
1. 主动消振系统(适用于精密设备)
o 作动器响应时间<5ms
o 控制精度±0.01μm
2. 调谐质量阻尼器(TMD)
o 质量块=设备重量的5-10%
o 频率匹配误差≤3%
实施建议:
1. 优先进行振动频谱分析(推荐使用BK 2270型分析仪)
2. 减振器安装后需做模态测试(确保共振频率避开6-8Hz人体敏感区间)
3. 定期检查橡胶件老化(每2年更换一次)
附:减振效果预估表
措施组合 | 振动传递率 | 适用场景 |
弹簧+混凝土基座 | ≤15% | 常规机械设备 |
气浮平台+主动控制 | ≤3% | 半导体制造设备 |
TMD+结构加固 | ≤8% | 低频振动(<10Hz)场合 |
注:具体方案需结合楼板荷载(建议≥800kg/㎡)和结构固有频率(可通过敲击法初步测定)进行定制化设计。
