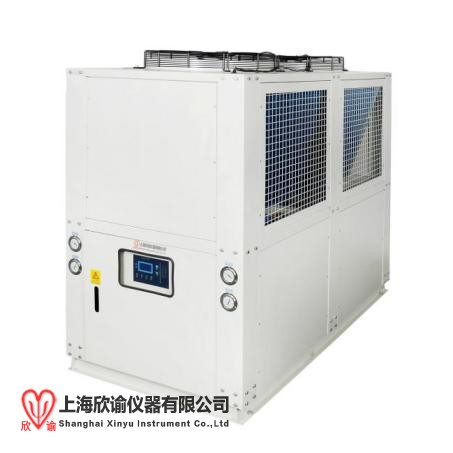

欣谕40HP冷水机
型号 | XY-LS-40HP | ||
基础性能 | 名义制冷量 | Kcal/h | 983200 |
KW | 112 | ||
制冷量计算标准 | 蒸发温度7℃；冷凝温度40℃ | ||
温度设计范围 | 温控范围 | 5℃～35℃ | |
环境温度 | 5℃～40℃ | ||
温控精度 | ±1℃ | ||
参考噪音指标 |
82db | ||
被冷却介质 | 载冷剂 | 水 | |
控制系统 | 温度控制系统 | 类型 | 微电脑版数字显示 |
控制方式 | 全自动 | ||
动力系统控制 | 接触器 | ||
操作系统外部控制 | 包含485通讯端口实现信号传输 | ||
电 气 数 据
| 适用电源 | 380V-3P-50H-N-PE | |
机组电压 | 动力电压 | 3N-380V～410V | |
控制电压 | 220V | ||
整机功率 | KW | 38 | |
Z大运行电流 | A | 80 | |
开机方式 | 本地/远程 | 本地/远程 | |
电控箱
| 等级 | 室外防雨设计 | |
类型 | 冷轧板喷塑 | ||
制冷系统
| 压缩机 | 类型 | 全封闭涡旋式 |
数量 | 4台 | ||
功率 | 7.5KW*4 | ||
制冷剂 | 类型 | R22(环保型可选配) | |
充注量 | 20kg | ||
调节方式 | 热力膨胀阀 | ||
冷凝器 | 类型 | 风冷翅片式 | |
材质 | 清水铝箔+GX铜管 | ||
散热风量 | 40000m3/h | ||
结构 | V型顶部出风 | ||
风机 | 类型 | 外转子风机 | |
风量 | 40000m3/h | ||
数量 | 4个 | ||
功率 | 4*0.96KW | ||
蒸发器 | 类型 | 水箱盘管式 | |
材质 | 304不锈钢 | ||
水循环量 | 24m3/h | ||
水箱 | 类型 | 方形水箱 | |
材质 | 304不锈钢 | ||
容积 | 400L | ||
水泵 | 类型 | 南方不锈钢泵 | |
功率 | 4KW | ||
流量范围 | 10-28m³/H | ||
压力范围 | 0.2Mpa-0.39Mpa | ||
水管口径 | 进出水口 | DN50 | |
补水口 | DN15 | ||
溢水、排水口 | DN25 | ||
保护装置 | 压缩机保护 | 过热保护、缺油保护 | |
制冷系统保护 | 低压保护、高压保护、室外低温启动保护 | ||
水温保护 | 水温超高温报警、水温过低报警； | ||
电压保护 | 过电缺项保护、逆相保护 | ||
水系统保护 | 水流量缺水报警、水箱缺水报警 、旁通调节水压 | ||
电机保护 | 风机过载、水泵过载、压缩机过载 | ||
机械尺寸 | 长*宽*高 | MM | |
机组净重 | KG | 950 | |
机组运转重量 | KG | 1350 | |
机组性能测试 | 制冷系统 | 制冷系统氮气48小时 | |
水路系统 | 管路水压测试≥6kg | ||
电控系统 | 测试时间≥6h | ||
整机测试 | 整机≥8h | ||
随机资料 | 说明书+合格证+电路图 | ||
包装 | 内包装机器 | 拉丝模 | |
外包装 | 简易木架 | ||
运输方式 | 汽运+送货上门 | ||
备注： 1.以上参数能力的测定工况：冷冻水入口温度12度，出口温度为7度；
2.以上规格如有变更，恕不另行通知；如有特殊要求，订货前请提出要求规范。
机组主要配件及介绍
配件名称 | 规格型号 | 品牌 | 备注 | |
制冷系统 | 涡旋压缩机 | CSB系列 | 日本松下 | |
水箱盘管蒸发器 | ST系列 | 东莞盛泰 | ||
翅片式冷凝器 | V型散热 | 东莞盛泰 | ||
热力膨胀阀 | DPF系列 | ALCO/danfoss | ||
高低压压力开关 | P830E系列 | 奉申 | ||
冷媒管路 | 铜管 | 华宏 | ||
制冷剂 | R22 | 巨化 | ||
干燥过滤器 | ALCO系列 | ALCO | ||
冷凝风机 | 外转子系列 | 马儿 | ||
水 路 系 统 | 水管路 | SUS304 | ZKHD | |
水管阀门组件 | SUS304 | 美德 | ||
水箱 | SUS304 | ZKHD | ||
循环泵 | CHL系列 | 南方 | ||
电控系统 | 交流接触器 | LC1N系列 | 施耐德 | |
热继电器 | LED系列 | 施耐德 | ||
空气开关 | ABE系列 | 施耐德 | ||
温度控制器 | 531系列 | PUMP | ||
传感器 | 温度传感器 | 热电偶 | PUMP | |
压力传感器 | P系列 | 奉申 |
