染色体分析系统

染色体分析160片高通量分析系统畸变微核分析系统XY-AIS-160图像分析系统

——

添加时间: 2025-06-23 12:28:05
推荐度:

introduction介绍

——

打印本文


备配置清单

序号



规格型号

原产地

品牌

数量/单位

1

玻片扫描影像系统

 AIS-160





1套

1.1

平场复消色差物镜10X

1件

1.2

平场复消色差物镜20X

1件

1.3

平场复消色差油镜100X

1件

1.4

相机拍摄系统

1套

1.5

全自动扫描控制系统

1套

1.6

高精柱塞泵注油自动滴注系统

1套

1.7

玻片信息自动录入系统

1套

1.8

显微镜光学系统

1套

1.9

物镜转换控制系统

1套

1.10

玻片装载装置(32*5张/个)

1套

2

染色体核型分析软件(外周血+微核畸变)







1套

3

服务器

CPU:1*4216 16C);硬盘:4*8T SATA硬盘;内存:64GB;D立显卡:3060;)

ST558

北京

联想

1套

4

工作站电脑

CPU: i5-10400 六核,运行内存:8GB,存储空间:1TB,显示器:23.8寸高清显示器)

T100C

北京

联想

3套

5

UPS(800W)

C1K

深圳

山特

1台

6

千兆企业级路由器

TP-LINK R483G

深圳

普联

1台



染色体自动分析仪设备参数

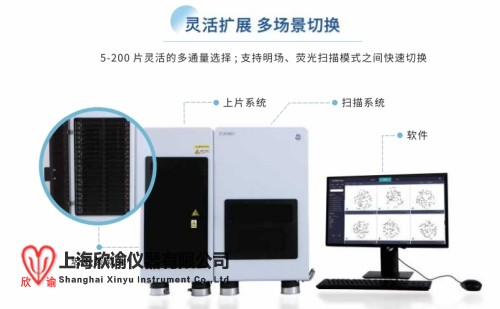

一、全自动玻片扫描影像系统

1.1. 玻片料仓、托盘、传送系统、滴油系统、光学系统、玻片信息录入系统及玻片扫描整体过程均在封闭箱体内完成,降低空气、粉尘、外界光源对扫描质量的干扰(提供设备外部三维照片及箱体内部照片并交货时需现场验证);

1.2. 采用无限远校正光学系统,齐焦距离符合G际标准45mm;

1.3. 内置透射光科勒照明、高强度和高显色LED光源,寿命长达50,000小时;

1.4. 物镜配备:平场复消色差物镜,10×物镜数值孔径NA 0.4,20×物镜数值孔径NA 0.5,100×物镜数值孔径NA 1.35;

1.5. 阿贝聚光镜,聚光镜数值孔径NA 1.25;

1.6. 自动控制的电动XY载物台,XY轴步进精度 40nm;

1.7. Z轴控制方式:Z轴自动对焦技术采用无接触式磁悬浮直线电机(非传统显微镜的齿轮齿条机构)

1.8. Z轴电动升降,Z轴定位精度为0.1µm;

1.9. 电动物镜调焦系统,物镜位置转换时间 200毫秒;

1.10. 彩色相机,像素 700万像素,图像分辨率:3200*2200;芯片:4/3英寸CMOS,单像素尺寸:4.5µm*4.5µm;

1.11. Z小曝光时间 0.12ms/Z大曝光时间 3600s;

1.12. 箱体内置专用玻片二维码/条形码扫描相机,自动识别标定扫描区域,无需额外增加其他装置实现,可关联使用单位信息系统;

1.13. 在仓门关闭的情况下,可以透过料仓仓门直接查看料盘状态指示灯,用户可实时观察料盘装载状态,了解扫描进度

1.14. 扫片机机箱左、右两侧均有卡扣式维护金属面板,不用工具即可一步操作打开机箱,可方便用户观察、监控和维护机箱内部左、右两部分关键器件

1.15. 载物台Z快移动速度:190mm/s;

1.16. ★玻片总装载量:一次性可装载160个载玻片;

1.17. 无间断扫片循环上片系统:设备在自动扫片过程中,无需中断扫描操作可打开仓门更换或添加玻片;

1.18. 玻片传送方式:采用四点均匀受力的高速高精回字形电动扫描平台,非传统显微镜载物台单边式悬壁梁结构,系统更加可靠稳定

1.19. 自动防呆设计,人工误操作自动报警;

1.20. 单张玻片扫描时间(每张玻片拍摄50个中期分裂项)≤4分30秒;

1.21. 玻片再定位:支持玻片再定位功能,可指定坐标回溯染色体图像。能够将已扫描的玻片再次放置载物台,指定坐标位置,自动移动至相应视野,自动滴油切换至100X物镜进行拍摄;

1.22. 分裂相智能检测:10X染色体分裂相检测准确率100%,评分准确率≥97%;

1.23. 高精柱塞泵注油自动滴注系统,自动控制加油位置、油量,保证镜油能均匀盖在玻片表面,单次滴油量可自主修改;

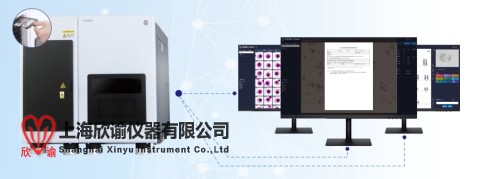

二、染色体人工智能分析软件

2.1. 系统可接入用户局域网,支持windows,ios,android,linux,鸿蒙等多种主流操作系统上运行,支持在PC,手机,平板等多用户终端登录使用,便于用户在不同场景下的使用;所投标产品可在用户原有电脑上通过浏览器直接登录并使用;

2.2. 无需增加硬件设备即可实现用户分析端数量的增加

2.3. 系统采用B/S架构,在用户授权的局域网内即可通过浏览器访问,无需安装特定客户端软件即可操作使用 ;

2.4. 系统采用MongoDB数据库系统,并且使用一主多从集群技术,保证数据安全

2.5. 系统采用Seaweed文件存储系统,系统内部使用备份功能,保证数据安全;

2.6. 对原始中期分裂相自动去噪、分割和排列,系统直接显示染色体核型图;

2.7. 平均每幅染色体核型图的处理时间≤0.9s;

2.8. 染色体噪声去除率≥97%;

2.9. 染色体分割准确率≥99.5%;

2.10. 染色体识别准确率≥99.4%;

2.11. 软件能识别(G显带、R显带)300、400、550、700、850及以上条带,AI算法实时进化,不断提高自动分析的准确性;

2.12. 支持染色体模式图拼接,方便比对目标染色体,快速有效进行染色体核型分析;

2.13. ▲具有异常提示,常染色体、性染色体等数量异常提示,结构异常提示;

2.14. 智能带纹增强,确保染色体带纹清晰可辨,完整保留长短臂末端及随体;

2.15. 内置15种染色体图像增强调整方式优化带纹,染色体条带更清晰

2.16. ≥3种非同源染色体核型比对,便于多核型异常分析;

2.17. 同源染色体比对,可将病例样本中单号同源染色体或多号同源染色体放在同一屏幕界面上做比较分析,以便于对异常染色体的识别和分析判断;

2.18. 提供3种不同连接染色体操作

2.19. ▲提供染色体图像分析审核留痕功能,可查看图像分析和审核的过程记录,保证染色体核型分析结果的准确性和可靠性

2.20. ▲异常病例检出率≥85%;

2.21. 染色体摆正准确率≥99%;

2.22. 系统具备在增强图标注核型功能,可实现快速分析;

2.23. 支持核型图、中期图的高分辨率打印,报告模板可定制,根据不同场景自匹配设置打印模板

2.24. 自动清除染色体图像背景中杂质和污点,并能很好的保留随体与mar;

2.25. 能对交叉、粘连和重叠的染色体进行自动和手工切割支持边缘划分、骨架划分等方式,Z简单的鼠标操作即可分离粘连、重叠的染色体,且支持预览。另外,不同的染色体间也支持拼接操作

2.26. 具备数据统计功能,支持阶段性样本总数、异常比例、工作量报表的统计,支持无纸化病例信息存档

2.27. 为模拟用户镜下看图形式及快速浏览和定位微核图像,系统可提供微核≥20倍视野图和细胞图双模式阅片方式,按需选择图像模式阅片,可自由切换;

2.28. 具备可提供自动生成畸变染色体核型图功能,一键调出染色体自动排列模式,查看畸变染色体核型图。将染色体按A-G组进行分配,并明确摆放到1-22、X/Y类别位置上,快速让用户重点关注异常染色体;33.微核自动识别分析淋巴细胞数≥1000;

2.29. 微核准确率≥99%,检出率>99.5%;35.畸变整体准确率(正确率)≥97%;36.变双着丝粒体(dic)检出率>98%,三着丝粒体(trc)检出率≥99%,断片(ace)染色体检出率≥99%,环(r)染色体检出率≥93%;32.系统具备自动识别(含单核及双核)微核细胞,准确识别单核及双核细胞,分析结果直接显示在微核细胞图像中;

2.30. 系统具有自动找出淋巴母细胞、微核细胞,计算各细胞计数、微核率;

2.31. 系统具有自动按微核数量将细胞分类,用户可针对性查细胞类别,快速浏览并检查;

2.32. 具有自动找出正常染色体、双着丝粒染色体、无着丝粒断片,以不同颜色标记框显示,并计数。计算各分类细胞计数、畸变率;

2.33. 系统自动展示并统计细胞总数、微核细胞数、微核数、微核细胞率等重要指标,方便核对;

2.34. 支持细胞核直径长度测量,并区分多线段是否为同一细胞,并自动计算微核细胞直径比值

2.35. 保证能够与用户LIS、HIS等信息系统无缝对接,多模数据实时同步与更新,多人多端协同作业;并支持HTTP/HTTPS、 WebService、数据库视图等多种网络接口。

160染色体 (1).jpg
