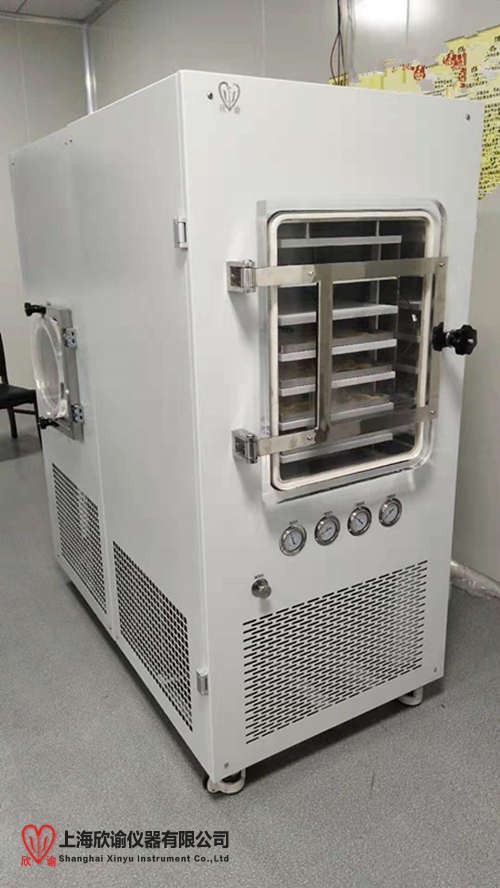

上海欣谕XY-FD-S20PLC控温中试型冷冻干燥机、冻干机、真空冷冻干燥机，是一款由欣谕公司新型研发的冻干设备，主要用于科研，院校，生物制药、家用集合一体的多功能冻干机、可冷冻干燥生物制剂、高分子材料、多肽、石墨烯、干细胞、果蔬、海产品、冬虫夏草等中草药、动植物一切您想干燥的产品，对于热敏物质如抗菌素、疫苗、血液制品、酶激素和其它生物制品，冷冻干燥技术更能显示其优越性,另外欣谕公司可定制超低温-120度以下冷冻干燥机帮助客户解决含有防冻液、乙二醇一类特殊物料。经冷冻干燥处理的物品易于长期保存，加水后能恢复到冻干前的状态并保持原由的生化特性。该系列机型具备搁板加热和可编程功能，可查看冻干曲线，方便用户观察物料的冻干过程。
一．主要特点：
l原位预冻干燥；
l硅油加热，控温精度高，搁板温差≤1℃,干燥效果均匀；
l搁板温度可调、可控生产工艺；
l可根据内存储存程序，每个程序可设控温段位，每一段位可设置持续时间，冷冻干燥机在运行过程中可修改程序参数，并记录Z后的干燥曲线；
l由于干燥室与冷阱为分体结构，捕水能力强，干燥时间短；
l触摸屏操作，PIC控制，可设置开机密码，显示干燥曲线；
l方形托盘不易变形，易于操作，便于清洗；
l配置充气阀，可充干燥惰性气体；
l干燥室采用高透光无色透明有机玻璃门，在操作过程中能清晰观察物料的变化过程；如需避光，可贴膜。
l可选配手机APP监控系统以及上位机软件实现远程控制。
一、主要技术参数
□ 主要配置 Main configuration | 备注 | ||
板层有效面积：
| 2.3 m2 | ||
□ 设备规格 Specification | |||
有效板层尺寸：
| 500mm × 900mm | ||
板层数目：
| 5＋1（辐射层）
| ||
物料盘数量 Material number plate | 10个 | ||
板层间距： Shelf spacing | 70 mm | ||
板层温度范围： Shelf temperature range | -50℃～+70℃ （空载 no-load） | ||
冷阱Z低温度： Min. condenser temp. | ≤ -70℃ （空载 no-load） | 空载 | |
系统J限真空度： System final vacuum degree | ≤ 5Pa | 空载 | |
□ 基础设施 Basic configuration | |||
装机功率： installation Power | 15KW
| 实际运行小于15KW | |
□ 机组外形及其他部分 Shape and other parts | |||
外形尺寸（mm）：
| （约）长1200×宽2100×高1700 About 1200x2100x1700mm, L*W*H | ||
整机重量（Kg）：
| （约）1200
| ||
噪声： Noise | ≤ 70dB | ||
机组电气系统：
| 接地保护
| ||
□ 冻干箱组件 drying chamber components | |||
箱体形状：
| 长方形
| ||
内表面粗糙度：
| Ra ≤ 0.6μm | ||
箱门开启方向：
| 顺/逆时针开启（俯视 用户确定）
| ||
箱体材料： | AISI 304 不锈钢
| ||
◆ | 箱门材料：
| ACRYLIC | |
保温材料：
| 聚氨脂发泡 | ||
□ 板层组件 Shelf components | |||
◆ | 板层面板材料：
| AISI 304不锈钢 上下面板钢板厚度5 mm
| |
◆ | 板层结构：
| AISI 304不锈钢
| |
表面粗糙度：
| Ra ≤ 0.6 μm | ||
板层平整度：
| ≤ ±0.5mm / m | ||
有效板层尺寸：
| 500mm×900 mm | ||
板层数目：
| 5＋1 | ||
板层有效面积：
| 2.3m2 | ||
◆ | 板层间距：
| 70 mm | |
板层降温速率：
| +20℃降到-40℃/ 60分钟内 (空载，硅油入口)
| ||
板层升温速率： | -40℃升到+20℃/ 60分钟内 (空载，硅油入口)
| ||
◆ | 板层Z低温度：
| ≤ -55℃ (空载，硅油入口)
| 空载 |
板层Z高温度：
| ≥ +70℃ (空载，硅油入口)
| ||
板层温差： Shelf temperature error | ≤ ±1℃（稳定后） ≤ ±1℃ ( in balance ) | ||
□ 冷阱组件 Condenser components | |||
冷阱形状：
| 圆筒形 结构紧凑、捕冰能力强、便于化霜、清洗 | ||
◆ | 冷阱材料：
| AISI 304 不锈钢
| |
冷阱凝冰量：
| ≥ 30Kg | ||
冷阱降温：
| +20℃降到-40℃/ 30分钟内
| ||
◆ | 冷阱Z低温度：
| ≤ -75℃ | 空载 |
除霜方式：
| 电化霜 | ||
◆ | 保温材料：
| 聚氨脂发泡 | |
□ 冷冻系统 Refrigeration system | |||
冷冻机：
| 法G原装泰康全封闭压缩机
| ||
◆ | 制冷剂：
| 环保制冷剂 | |
冷冻机数量：
| 2台
| ||
板层制冷：
| 1台（同时对板层制冷，间接式制冷）
| ||
冷阱制冷： n | 1台（同时对冷阱制冷，直接式制冷）
| ||
采用G际知名品牌的产品，精度高、稳定、安全、可靠。
| |||
高压压力保护系统：
| 当系统排气压力超过允许压力时，自动切断冷冻机运行，防止意外事故发生。
| ||
膨胀阀
| DANFOSS（丹麦Denmark) | ||
电磁阀
| DANFOSS（丹麦Denmark） | ||
油分离器
| ZOER（合资） | ||
高压控制器 r | DANFOSS（丹麦Denmark） | ||
除酸过滤器
| DANFOSS（丹麦Denmark） | ||
压力表
| LR/REFCO（德G/瑞士）油浸式压力表
| ||
风冷冷凝器
| 欣谕定制 | ||
□ 真空系统 Vacuum system | |||
◆ | 双级旋片泵: Double stage rotary vane pump | 欣谕冻干定制T型泵（baosi上市公司品牌） | |
数量：
| 1台
| ||
◆ | 真空仪表：
| 睿宝
| |
冻干箱抽空速率：
| 大气压→10 Pa ≤ 30分钟（干燥条件下）
| ||
XY冻干系统Z高真空：
| ≤ 5Pa | ||
XY冻干系统漏率标准：
| ≤ 10 Pa·l / sec | ||
□ 流体循环系统 Liquid circulation system | |||
◆ | 流体：
| 低粘度硅油 ( 25℃, 5cst ) G产优质产品
| |
流体管路材料：
| AISI 304 不锈钢，焊接，有保温
| ||
◆ | 循环泵：
| 丹麦GRUNDFOS原装进口湿转子屏蔽泵 丹麦GRUNDFOS循环泵为世界第一品牌
| |
循环泵数量：
| 1台
| ||
加热功率：
| 4kW | ||
加热控制方式：
| 固态继电器
| ||
◆ | 不锈钢板式换热器：
| 欣谕定制 | |
测温探头：
| PT-100铂电阻
| ||
□ 控制系统 Control system | |||
◆ | 控制方式：
| 自动＋手动控制
| |
◆ | 控制系统：
| 上海欣谕XY-FD-PILOT | |
控制柜 | 欣谕定制 | ||
触摸屏
| 昆仑通态 MCGS | ||
中间继电器：
| 正泰
| ||
交流接触器：
| 正泰
| ||
空气断路器： Air circuit-breaker | 正泰
| ||
接线端子：
| 知名品牌
| ||
□ 安全保护 Safety protection | |||
整机启动保护：
| 设备的全部安全条件具备时，整机才能启动运行。
| ||
操作保护：
| 整机电气系统具有逻辑连锁、控制、保护功能。
| ||
真空压力：
| 有报警
| ||
加热系统： Heating system | 有报警
| ||
停电、供电：
| 均有安全保护措施
| ||
升华过程中的产品保护：
| 真空度差时切断加热
| ||
真空泵启动的冷阱保护：
| 连锁
| ||
□ 整机装备 Whole machine design | |||
电源：
| 3相5线，380伏
| ||
装机功率：
| 15KW (此为装机功率，并不是运行功率)
| ||
整机结构:
| 一体式 （便于运输、就位）
| ||
整机尺寸 (mm)：
| （约）长1200×宽2100×高1700
| ||
整机重量（Kg）：
| （约）1200
| ||
设备质保期：
| 整机质保一年
| ||
