染色体分析系统

染色体分析系统XY-RS-A,欣谕染色体图像分析系统,核型图像分析系统染色体分析系统XY-RS-A

——

添加时间: 2018-05-14 13:11:56
推荐度:

introduction介绍

——

打印本文

人类染色体的研究用于医学的目的,已有近半个世纪的历史,迄今已正式定名的染色体综合症已近70种,各种各样的染色体异常在500种以上,1970年以后,由于显带技术问世,可以确认各号染色体使染色体疾病的诊断和预防提供了有效方法。
   “XY”染色体分析系统针对人的外周淋巴血细胞染色体的G带核型分析,研制了染色体核型自动分析系统。该系统可以对G显带染色体细胞,进行分离和分割,然后自动进行识别排队,从而实现了G显带染色体核型分析。同传统的人工核型分析相比,该系统大大减轻人工的繁锁劳动,可为临床遗传疾病的查检和对胎儿进行产前染色体疾病的诊断提供了一个有效的工具。

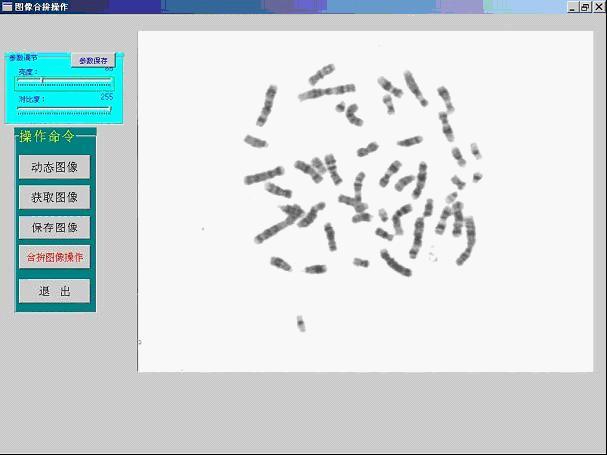

1.图像获取

2.预处理

染色体分割

3.染色体核型分析
   执行核型分析程序后,程序自动对染色体进行配对处理,并将配对的结果保存于文件中。


       4.核型图显示与调整

5.结果输出

6.分析系统的技术指标:
    本系统的性能指标如下:分析速度:XY分析一个核型的Z快时间2~3分钟;分析的准确性:>93%。
    7.主要应用范围:
     本系统可应用于以下几方面。
     (1)对遗传疾病的诊治;
     (2)开展优生优育的检查,以保证人口的质量;
     (3)开展遗传病的普查工作;
    (4)放射工作人员的剂量估算。

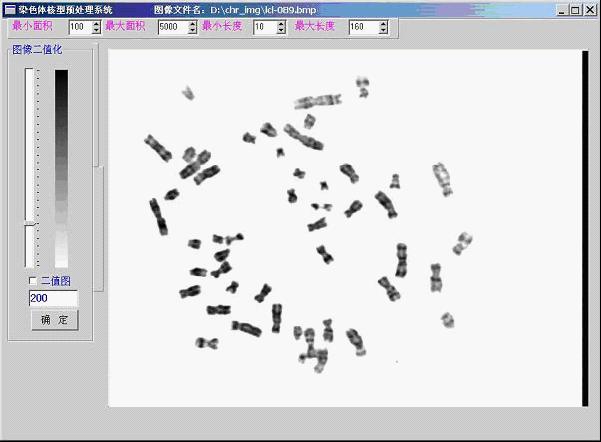

图像预处理:包括图像的获取、去噪、二值化;

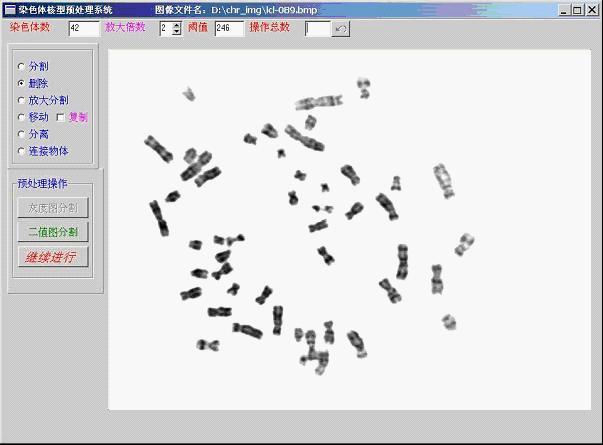

图像的分割:对粘连或重叠染色体进行分割或分离,包括人工操作方法和计算机自动方法;
核型分析:对经过图像分割后的染色体,自动进行核型分析,按G带标准图分类排队;
核型图校正:通过人机交互方式,对排错的染色体进行纠正,包括:倒置、交换、移动;

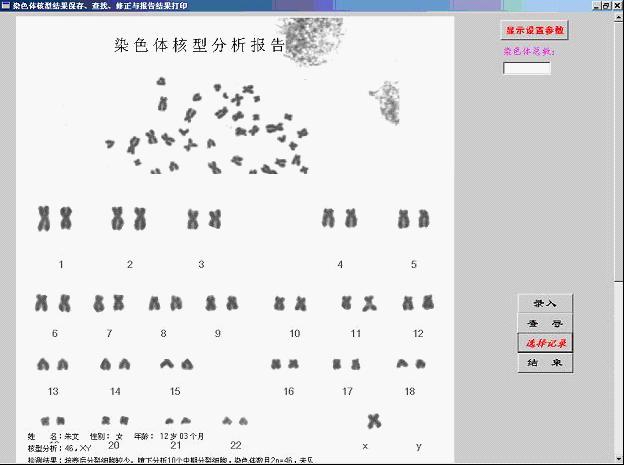

结果打印:对正确的核型图,可以通过打印机打印,在打印核型图的同时,还可将检查与医生诊断结果一同打印,作为检查报告单;
资料管理:本系统还提供了数据管理功能,可将分析结果保存于数据库中,便于资料的维护、查寻。

本系统的性能指标:
核型分析的正确率:经过上千次的实验结果,对正常染色体标本的识别率达93%
分析速度:< 5分钟/每细胞(含对粘连和重叠染色体分割与分离的时间)
 本系统的硬件包括:高清晰度彩色摄像机、真彩色图像获取板、高清晰数字图像采集卡、计算机和激光打印机。
染色体分析系统包含的配置
1.摄像机:日本JVC不低于9500配置
2.计算机:XY染色体软件专用品牌机:联想不低于M4350配置
3.显示器:液晶显示器:联想19宽屏
4.打印机:彩色激光品牌打印机:不低于HPM251n配置
5.高清晰数字图像采集卡:上海XY,上海欣谕
6.附件:接线板,S端子线,恢复盘,奥林巴斯专用摄像接口。
7.软件包:染色体图像分析系统软件包
8,显微镜:奥林巴斯BX53
目前大概成交价格:奥林巴斯BX53
理论值 :目镜NA:0.25微米  显微镜
         目镜NA:0.37微米  显微镜
整套XY染色体分析系统设备(不含显微镜)

XY染色体分析系统基本功能参数:


软件组件通用软件模块专业XY图像采集系统模块
专业XY图像处理模块
染色体报告打印输出模块
数据库管理模块
应用软件模块染色体核型分析模块
技术与售后现场安装、调试、培训
专业售后服务、技术支持
XY染色体分析软件后续升级
